Вот такой мот)))
|
|
| Liic | Дата: Вторник, 06.04.2010, 21:30 | Сообщение # 16 |
.......
Группа: Свои
Мотоцикл: Урал, беленький, совсем беленький..
Сообщений: 463
Репутация: 1
Статус: Offline
| рычажную вилку можно попробовать
услышать меня можно здесь - 8 923 794 18 48
|
| |
|
|
| Vladikson | Дата: Среда, 07.04.2010, 13:47 | Сообщение # 17 |
......
Группа: Пользователи
Мотоцикл: kawasaki zzr 400-1
Сообщений: 187
Репутация: 2
Статус: Offline
| Вот еще один набросок, с телоскопической вилкой... С такой на излом не пойдет и радиус разворота поменьше будет...
А теперь скажите в чем мои ошибки???Добавлено (07.04.2010, 10:47)
---------------------------------------------
Полазил по OPPOZIT.ru , нашел много чего итересного, в том числе программу для расчета трейла, мануальчик небольшой по раме и много всего про заднее колесо))) Взял у друга милиметровку, сижу черчу вот теперь))) Как начерчу выложу)))
Жизнь, возможно, и впрямь начинается после сорока, но по-настоящему интересной становится только после 150 км/час на двух колесах.
Сообщение отредактировал Vladikson - Среда, 07.04.2010, 08:43 |
| |
|
|
| Volin | Дата: Среда, 07.04.2010, 17:23 | Сообщение # 18 |
Вольный
Группа: Администраторы
Мотоцикл: МТ-666 Iron
Сообщений: 845
Репутация: 5
Статус: Offline
| заднее колесо больше 140 лучше не ставить, поверь "реальным пацанам" )))
ОшиПки видно будет, когда в масштабе вычертишь.
Вот, может поможет чем.
Рисунок в масштабе вычерчен, только какое отношение не помню уже. Но можно оттолкнуться от диаметра заднего колеса: 620мм, Диск на 15". Пихло от Днепра, но раньше в этой раме Ураловское пихло было.
http://vkontakte.ru/id21346618
|
| |
|
|
| Vladikson | Дата: Среда, 07.04.2010, 20:29 | Сообщение # 19 |
|
......
Группа: Пользователи
Мотоцикл: kawasaki zzr 400-1
Сообщений: 187
Репутация: 2
Статус: Offline
| Спасибо))) Если что буду спрашивать))) Добавлено (07.04.2010, 17:29)
---------------------------------------------
Скажите пожалуйста какой максимальной ширины можно поставить колесо в родной ураловский маятник??? И скольки дюймовый обод???
Жизнь, возможно, и впрямь начинается после сорока, но по-настоящему интересной становится только после 150 км/час на двух колесах.
|
| |
|
|
| Volin | Дата: Среда, 07.04.2010, 20:33 | Сообщение # 20 |
|
Вольный
Группа: Администраторы
Мотоцикл: МТ-666 Iron
Сообщений: 845
Репутация: 5
Статус: Offline
| 130
при чем тут диаметр обода?
http://vkontakte.ru/id21346618
|
| |
|
|
| Vladikson | Дата: Среда, 07.04.2010, 21:47 | Сообщение # 21 |
|
......
Группа: Пользователи
Мотоцикл: kawasaki zzr 400-1
Сообщений: 187
Репутация: 2
Статус: Offline

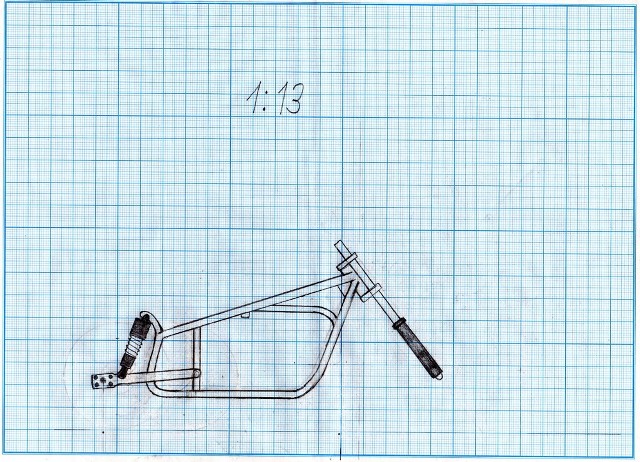

| А можно ли подобрать резину под вазовский 13" обод??? Или его придется резать??? Вот что у меня получается... масштаб 1/13
Жизнь, возможно, и впрямь начинается после сорока, но по-настоящему интересной становится только после 150 км/час на двух колесах.
|
| |
|
|
| Volin | Дата: Среда, 07.04.2010, 22:05 | Сообщение # 22 |
|
Вольный
Группа: Администраторы
Мотоцикл: МТ-666 Iron
Сообщений: 845
Репутация: 5
Статус: Offline
| Quote (Vladikson) А можно ли подобрать резину под вазовский 13" обод??? Или его придется резать???
у тебя что скутер колеса на 13 ставить? )))
Минимум 15 и максимум 18 для твоих целей.
Quote (Vladikson) Вот что у меня получается... масштаб 1/13
ураловская вилка в траверсах не двигается вверх-вниз и траверсы с углом коррекции, а не параллельно колонке. А в общем обычная рама
поставишь бак и заднее крыло и сидеть будет неудобно. Нарисуй сперва себя примерно, а потом мот дорисовывай
http://vkontakte.ru/id21346618
|
| |
|
|
| Vladikson | Дата: Среда, 07.04.2010, 23:31 | Сообщение # 23 |
|
......
Группа: Пользователи
Мотоцикл: kawasaki zzr 400-1
Сообщений: 187
Репутация: 2
Статус: Offline
| Вилка удлиненная, со вставками, вот они и торчат))) и руль будет на них крепиться как на Black Shark которая на оппозит.ру... Кстати на той акуле, маятник на одном амортизаторе всего, левом. маятник же по идее должно повести со временем... Или я не прав???
Quote (Vladikson) Минимум 15 и максимум 18 для твоих целей. это где ж я обод возьму на 16 широкий??? или самому делать придется??? если да, то посоветуйте из чего хотя бы???
Жизнь, возможно, и впрямь начинается после сорока, но по-настоящему интересной становится только после 150 км/час на двух колесах.
|
| |
|
|
| Volin | Дата: Среда, 07.04.2010, 23:38 | Сообщение # 24 |
|
Вольный
Группа: Администраторы
Мотоцикл: МТ-666 Iron
Сообщений: 845
Репутация: 5
Статус: Offline
| маятник на одном аморте конечно круто, но он должен быть очень жестким на скручивание. В нашем случае очень тяжелым получится, если нет возможности делать из люминия ))). А маятник и от двух ведет, если у них разные по жесткости пружины стоят. Плюс пружину нужно усиливать, а то от одного ездока просядет. Хотя можно поиграть с геометрией )
Диск обычно делают из докатки (банан) автомобильной. Можно купить и на 15 и на 16. Как раз по ширине подходит.
Можно от япохи заказать, но дороже будет. Плюс резина от 2500 денег
http://vkontakte.ru/id21346618
|
| |
|
|
| Vladikson | Дата: Четверг, 08.04.2010, 02:30 | Сообщение # 25 |
|
......
Группа: Пользователи
Мотоцикл: kawasaki zzr 400-1
Сообщений: 187
Репутация: 2
Статус: Offline
| Вот что у меня вышло... Quote (Volin) поставишь бак и заднее крыло и сидеть будет неудобно. Нарисуй сперва себя примерно, а потом мот дорисовывай Человечка вырезал из бумаги, со всеми шевелящимися суставами... Вроде нормально сидит))) Если что где на чертеже неправильно, выделите пожалуйста красным цветом и заливайте сюда))) И еще вопрос, к ураловской 19-шке можно резину подобрать кроме нашей (которая сейчас на прилавках лежит, или придется колесо искать меньшего диаметра???
Жизнь, возможно, и впрямь начинается после сорока, но по-настоящему интересной становится только после 150 км/час на двух колесах.
|
| |
|
|
| Volin | Дата: Четверг, 08.04.2010, 09:51 | Сообщение # 26 |
|
Вольный
Группа: Администраторы
Мотоцикл: МТ-666 Iron
Сообщений: 845
Репутация: 5
Статус: Offline

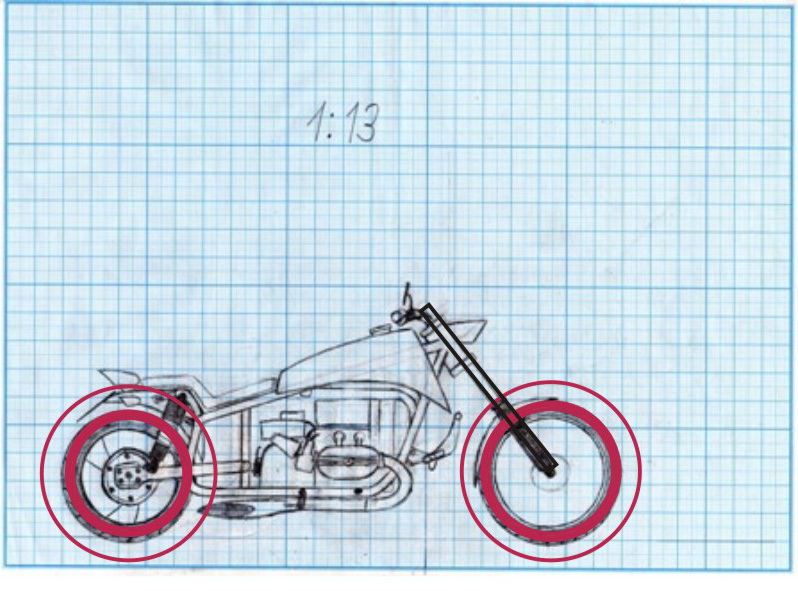

| в смысле подобрать на 19. Да полно резины на 19. ширина от 90 до 110.Quote (Vladikson) Если что где на чертеже неправильно, выделите пожалуйста красным цветом и заливайте сюда
колесики в масштабе тоже чертить нужно. Считал не по твоему масштабу, а относительно размера рамы и двигателя.
Исходя из реального размера колес видно, что кое-что уже не сходится.
У тебя половина рисунка в масштабе 1:13 а другая 1:10 ))
http://vkontakte.ru/id21346618
|
| |
|
|
| Vladikson | Дата: Четверг, 08.04.2010, 12:51 | Сообщение # 27 |
|
......
Группа: Пользователи
Мотоцикл: kawasaki zzr 400-1
Сообщений: 187
Репутация: 2
Статус: Offline
| Заднее колесо у меня (по крайней мере как я насчитал, на 16, а переднее на 18.... вот... насчет колес... Может стоит отсюда что нибудь посмотреть http://www.kbmtc.ru/Koleca.htm
Жизнь, возможно, и впрямь начинается после сорока, но по-настоящему интересной становится только после 150 км/час на двух колесах.
|
| |
|
|
| Volin | Дата: Четверг, 08.04.2010, 16:08 | Сообщение # 28 |
|
Вольный
Группа: Администраторы
Мотоцикл: МТ-666 Iron
Сообщений: 845
Репутация: 5
Статус: Offline
| я тебе нарисовал заднее 16, переднее 18... ну может на десятую часть ошибся в масштабе относительно рисунка...
16 это не диаметр колеса, это диаметр посадочного места под резину. А у тебя это как раз диаметр колеса получился.
Quote (Vladikson) Может стоит отсюда что нибудь посмотреть
если деНГи имеются, то посмотри
Вообще тут ВСЕ в деньги упирается.
Колеса на фотках выше я сам делал и переднее и заднее.
http://vkontakte.ru/id21346618
|
| |
|
|
| Vladikson | Дата: Четверг, 08.04.2010, 18:22 | Сообщение # 29 |
|
......
Группа: Пользователи
Мотоцикл: kawasaki zzr 400-1
Сообщений: 187
Репутация: 2
Статус: Offline
| Можно попробовать диск от Нивы, как раз на 16, ширина 175 мм
Жизнь, возможно, и впрямь начинается после сорока, но по-настоящему интересной становится только после 150 км/час на двух колесах.
|
| |
|
|
| Volin | Дата: Четверг, 08.04.2010, 19:20 | Сообщение # 30 |
|
Вольный
Группа: Администраторы
Мотоцикл: МТ-666 Iron
Сообщений: 845
Репутация: 5
Статус: Offline
| ширина диска должна быть максимум 11 см. Ширина резины 13. И то по моему на урал не встает, только на днепр...
чем тебе докатка не понравилась?
Старайся как можно легче сделать колеса.
http://vkontakte.ru/id21346618
|
| |
|
|
